配電箱上的按鈕，代表的什么意思 有什么作用

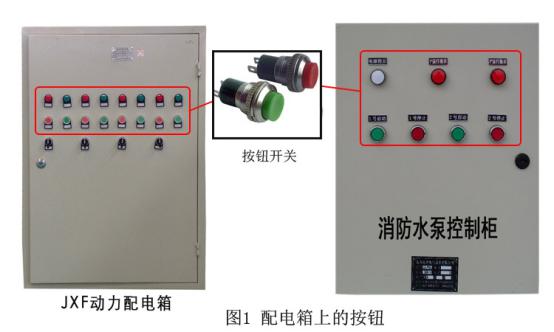

在配電柜、配電箱的門板上，除了電壓電流表、萬能轉換開關之外最多的就是按鈕，如圖1中的配電箱實物圖上所示。我們常見的配電箱上一般會有很多個按鈕，那么按鈕在電氣控制柜中的主要作用是什么呢？今天，太原配電箱廠家錦泰恒就來介紹一下配電箱上的按鈕。

按鈕是一種手動操作的電氣開關，它屬于主令電器中的一種。一般用來在控制線路中發出遠距離控制信號或指令，去控制繼電器、接觸器或其他負載，實現對主供電電路的接通或切斷，從而達到對負載的控制，如電動機的啟動、停止、正/反轉。

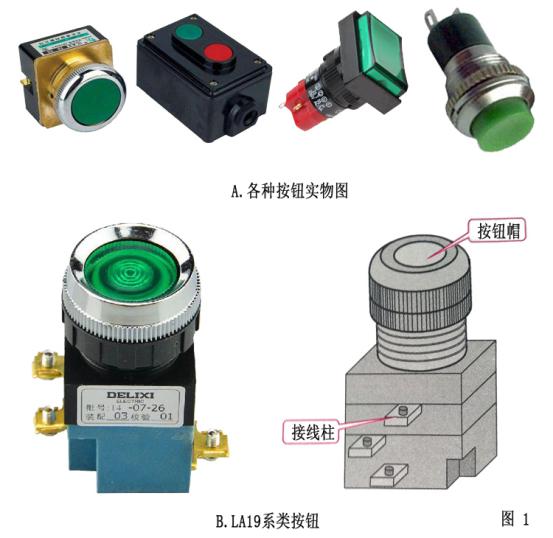

常用的按鈕主要有LA2、LA10、LA18、LA19、LA20、LA25等系列，圖2所示為各種型號的按鈕實物圖以及LA19系類按鈕的結構。

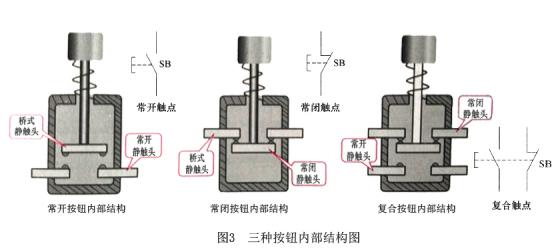

根據按鈕的控制作用不同，按鈕可分為常開按鈕、常閉按鈕和復合按鈕三種。見圖3所示。

1.常開按鈕常用作啟動控制按鈕。操作前觸點是斷開的，手指按下時觸點閉合，手指放松后，按鈕自動復位。

2.常閉按鈕常用作停機控制按鈕。操作前手指未按下時，觸點是閉合的。當手指按下時，觸點被斷開，放松后，按鈕自動復位。

3.負荷按鈕內部設有常開和常閉組合按鈕，它設有兩組觸點，操作前有一組觸點是閉合的，另一組觸點是斷開的。當手指按下時，閉合的觸點斷開，而斷開的觸點閉合。手指放松后，兩組觸點全部自動復位。
