軟啟動器在控制柜和電動機中的應用

現實中軟啟動器在電動機中的應用其實就是將全啟動器以及控制開關安裝固定在配電箱或配電柜中，也就是我們常說的控制柜。接下來就來介紹一下軟啟動器在控制柜和電動機中的應用。

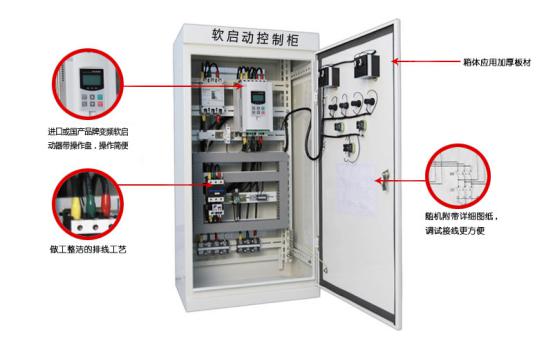

圖1所示為應用在電動機控制線路中的實例，由圖可知，軟啟動器、控制開關都安裝在配電柜內，電源線經控制開關后連接軟啟動器的輸入端，通過軟啟動器中的一些控制設置，去控制電動機的啟動和停止，電動機工作后，帶動后續設備正常工作。在安裝箱中有通風口，安裝軟啟動器要按照軟啟動器的型號和規格要求進行安裝。

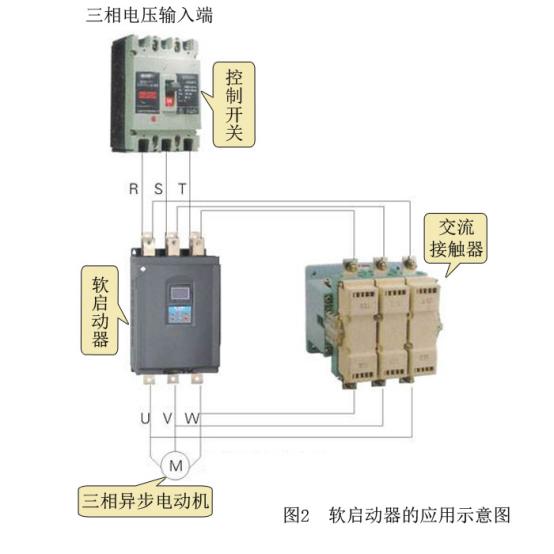

圖2為軟啟動器的應用圖示。三相電壓經控制開關輸出送入軟啟動器，軟啟動器可以設置啟動電壓、電流等選項，再輸出到電動機，從而控制電動機的啟動。當啟動過程結束，交流接觸器代替軟啟動器，為電動機正常運行提供額定電壓，降低啟動器的熱損耗，延長啟動器的使用壽命，提高其工作效率。

軟啟動器在應用電路中的作用以下幾方面。

1.使用軟啟動器可減小電動機啟動時的電流，同時減少了啟動電容。

2.可延長該線路中電動機等設備的使用時間。

3.軟啟動器具有平穩的啟動和軟停車的作用，可緩解傳統啟動設備的電流沖擊。

4.具有多種啟動模式且可以對啟動電流、電壓進行設置，以便于適應多種負載。

5.軟啟動器具有保護功能，可有效地保護負載設備的安全，如電動機等。

6.軟啟動器可用于頻繁啟/停的場合。

由于上述所說的幾點作用，所以在很多電動機的啟動控制中會使用到用軟啟動器而制作的成套控制柜，以方便對電動機的控制，并能更好的為電動機作用。
