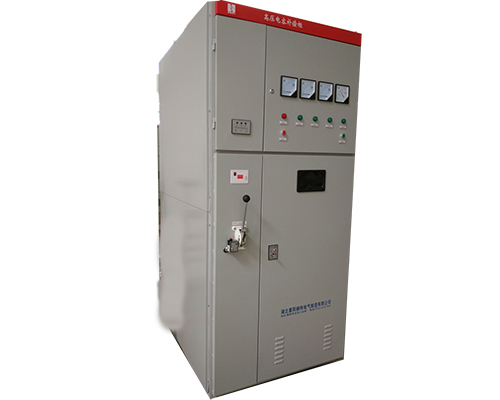

無功補償柜是電氣系統中一種重要的設備，用于對電網無功電力進行調節和補償。其工作原理是通過對電網中的無功電力進行監測和計算，然后根據計算結果控制無功補償設備的投入和輸出。下面將對無功補償柜的工作原理進行詳細介紹。

  首先需要理解什么是無功電力。在電力系統中，無功電力是指電流與電壓之間的相位差所引起的功率，它與有功電力不同，無功電力不對外做功，只在輸電系統中流動，產生感性和容性電流。無功電力的存在會造成電網的不穩定和負荷設備的運行問題。因此，對無功電力進行調節和補償是電力系統中的重要任務之一。

  高壓無功補償是一種集成了電力電子器件和控制裝置的設備。它通過感知系統中的電壓和電流信號，實時監測電網的功率因數和無功功率，并通過計算得到無功補償?shù)男枨?。然后，根?jù)計算結果，控制系統對無功補償裝置進行控制和調節。

無功補償柜的工作原理可以分為以下幾個步驟：

第一步是數據采集。無功補償柜內部配備有各種傳感器，用于采集電網中的電壓和電流信號。這些信號經過放大和濾波等處理后，進入控制系統。

第二步是信號處理。控制系統接收到來自傳感器的電壓和電流信號后，進行一系列的計算和處理。它可以根據電壓和電流的相位差計算出電網的功率因數和無功功率。同時，控制系統也可以計算出無功補償?shù)男枨罅浚葱枰a(chǎn)生的容性或感性無功功率。

第三步是控制和調節。根據計算結果，控制系統可以控制相應的無功補償裝置進行投入或輸出。無功補償柜公司無功補償裝置主要包括電容器和電抗器。當電網需要產生容性無功功率時，控制系統會將電容器投入到電網中，從而產生容性無功電流；當電網需要產生感性無功功率時，控制系統會將電抗器投入到電網中，從而產生感性無功電流。通過無功補償裝置的投入和輸出，可以有效地改善電網的功率因數，降低無功電力的損失。

最后一步是監測和反饋。無功補償柜還配備有監測和保護裝置，用于實時監測電網的運行狀態和無功補償裝置的工作情況。如果發現電網存在過高的無功功率或無功補償裝置出現故障，監測和保護裝置會發出警報信號，并進行相應的保護動作。

綜上所述，無功補償柜的工作原理是通過對電網的無功電力進行監測和計算，然后根據計算結果控制無功補償裝置的投入和輸出。通過無功補償，可以有效地改善電網的功率因數，提高電力系統的工作效率和穩定性。
