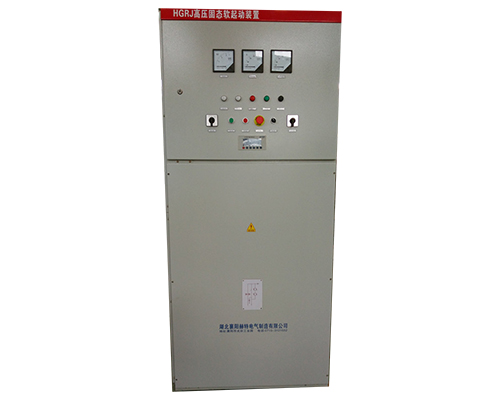

高壓電動機智能固態軟起動裝置,系采用先進的工業智能控制器、半導體電力電子器件及現代控制技術所綜合構成的高壓電機新型固態起動和運行保護的產品。除了優良的起動功能外，本產品還具有完善的電機運行綜合保護功能，可以確保電機及機械傳動設備的安全可靠運行。

適用范圍
      該軟起動裝置適用于額定電壓3—15KV的大中型交流鼠籠式異步、同步電動機的軟起動和停止的控制與保護。該裝置廣泛用于大型鋼鐵、石油、化工、鋁業、消防、礦山、污水處理、電力等多個工業領域，能很好地與電動機拖動設備（如：水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種設備）配套使用。


技術特點
      獨有的大屏幕（5.7）寸，人機觸摸式界面交互功能:可以通過界面智能化的設置起動參數，并通過界面顯示的設備狀態信息了解電機運行狀態和設備故障信息；多種跳閘和事件記錄可詳細記錄軟起動器的各類運行情況.
軟起動裝置應采用計算機控制技術和電力電子技術相結合，主回路的開關元件為進口高壓大功率晶閘管，通過改變晶閘管的導通角來控制電動機起動電壓平穩上升和無觸點通斷，實現電動機的平穩起動。
       串聯晶閘管設有可靠的靜態、動態均壓保護措施，具有技術先進、結構緊湊、安全可靠、維護方便，晶閘管及組件應有可靠的快速保護等特點。SCR反向峰值電壓不低于20000V。
軟起動柜為系統一體化設計，包括設備所有部件及內部連線，用戶只須連接外部電纜，輸入、輸出信號及控制電源即可。
        柜內包括網側接觸器、旁路接觸器、晶閘管軟起動器、系統電源等,自成系統，方便操作人員使用。
  軟起動器具備完善的電動機保護包括：起動次數太多、起動超時、缺相、倒相、欠壓/過壓、欠流、過流、錯誤連接或晶閘管短路、起動器超溫、電機堵轉、電機過載、電流不平衡、接地故障電流、旁路打開等保護項目。
         軟起動器所用元器件及內部板件經過特殊處理，全部采用阻燃的絕緣材料，可以適應各種高灰塵、高腐蝕、高鹽霧、振動的工礦下。
  通過電流互感器實時采樣電流。通過控制面板上觸摸屏顯示電機電流。
  每個控制和輔助回路均有單獨的微型斷路器保護。
