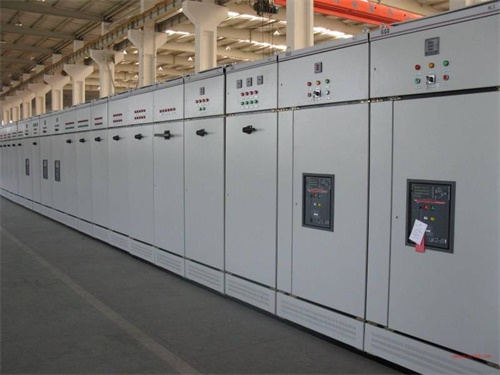

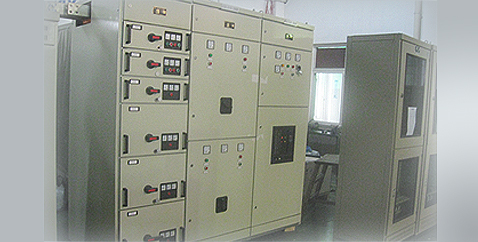

GCK低壓抽出式開關柜概述

GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部分組成。適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，大工作電壓至660V，大工作電流至3150A的配電系統中，作為動力分配電、電動機控制及照明等配電設備的電能轉換分配控制之用。

額定絕緣電壓： 660V 額定工作電壓 : 380V 輔助電路額定工作電壓：交流380V、220V 外殼防護等級： IP40

開關柜分類：

1.受電柜   2.母線聯絡柜    3.饋電柜   4.電動機控制柜   5.電源切換柜   6.功率因數補償柜

使用環境

1、周圍空氣溫度不高于+40℃，不低于-5℃，在24小時內平均溫度不高于+35℃；

2、相對濕度在最高溫度+40℃時不超過50%，在較低溫度時允許有較高的響度濕度，如+20℃時為90%；

3、空氣清潔，無腐蝕性爆炸性氣體，無導電及能破壞絕緣的塵埃；

4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；

5、海拔高度不超過2000米；

6、開關柜適用于以下溫度運輸和儲存，-25℃至+55℃，在短時間內（不超過24小時）不超過+70℃；

7、用戶對上述條件不能滿足時應與制造廠協商。

1、本系列產品具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性能好，結構先進、合理、電氣方案切合實際，系列性、通用性強；

2、各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。

3、本產品符合ICE439標準，也符合GB7251《低壓成套開關設備和控制設備》國家標準。

產品特點

4、框架采用異形鋼材，利用三維板定位，螺栓連接無焊接結構，避免焊接變形和生產應力，提高安裝精度 ；

5、框架及零部件安裝孔按模數E=25mm變化；

6、內部結構件采用鍍鋅處理，外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂；

7、在動力中心（PC）進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室；

8、與垂直面傾斜不超過5°。
