概    述

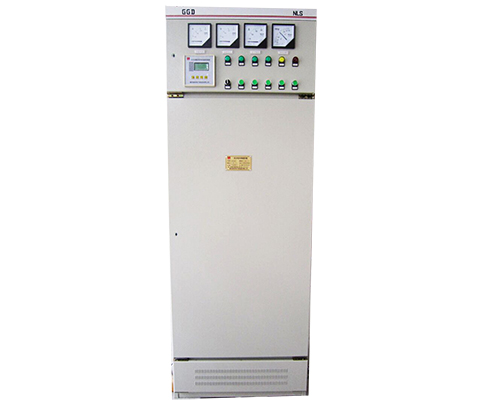

      我公司開發的新一代網絡化微機勵磁系統裝置H2000-F是以MCU、DSP為內核構成的系統芯片為核心，配以超大規?，F(xiàn)場可編程芯片而構成的新型勵磁調節器。它不僅具有早期的微機型勵磁調節器的全部調節、控制、限制、保護和容錯等功能，而且在運算速度、硬件集成度、抗電磁干擾以及可靠性等方面有了極大的進步。該系統中，調節算法、勵磁控制和限制保護等功能由嵌入式、模塊化軟件實現，交流信號、直流信號等經高速AD采樣并經DSP計算實現采集，另外該系統能根據不同的應用對象，通過對采用的可編程芯片進行現場編程和配置，滿足不同的系統配置的需要，具有極大的靈活性和適應性。

使用環境

★海拔不超過1000米；對超過1000米的，應按有關標準采取相應措施；

★本裝置用于戶內，環境空氣溫度為-5°C～+40°C；

★空氣相對濕度：使用地點最濕月的月平均高相對濕度為90%；

★使用環境干凈，無爆炸危險，并且周圍空氣中無腐蝕金屬和破壞絕緣的氣體及導電塵埃。

技術指標功能

★調壓精度：≤0.5％。

★調壓范圍：5％～ 130％。

★調差范圍：軟件無功調差調節，可任意設置調差大小和正、負方向，級差1%。

★調節頻率：不低于300次/秒。

★晶閘管控制角α的分辨率：0.0048度/位碼。

★移相范圍：10～150度，上下限制可設定。

★開關量I/O：24路開關量光電隔離輸入，24路開關量輸出，其中4路采用光電隔離輸出，20路繼電器輸出。

★4~20mA輸出：2路4~20mA輸出（隔離），分辨率16位。

★觸發脈沖：可供三相全控整流橋用的六相雙脈沖，脈沖寬度100uS，可同時觸發5組以上并聯運行的三相全控橋。

★階躍特性：在空載額定電壓情況下，當發電機給定階躍為±10%時，發電機電壓超調量小于階躍量的20%，振蕩次數小于2次，調節時間小于5秒。

★當發電機零起升壓時，機端電壓超調量不超過額定電壓的10%，振蕩次數小于2次，調節時間小于5秒。

★勵磁系統按國際嚴酷等級為3級電磁干擾試驗標準，在受到上述級別的干擾時不應發生誤調、失調、誤動、拒動

訂貨須知

★產品名稱、型號規格及數量；

★發電機的起勵方式，是否并網；

★配套同步發電機的勵磁參數：額定勵磁電壓、額定勵磁電流、轉子冷態電阻等；

★若用戶有特殊規格和要求，請在訂貨時向我公司提出；
