一次電路的的安裝圖

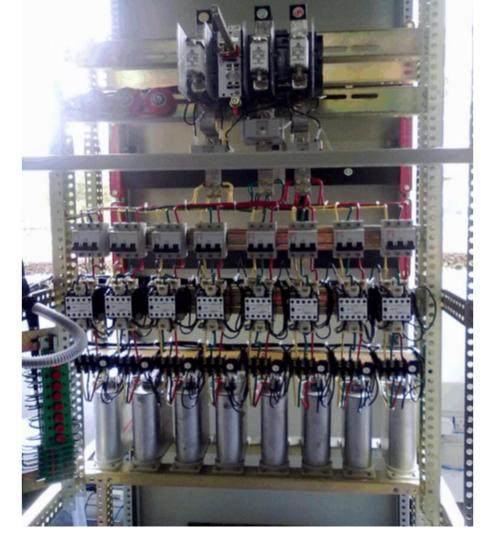

一次電路連接母線安裝及其安裝實物圖

母排的作用是匯流和電流分配。水平母排規格一般根據進線柜額定電流進行選擇，但要滿足動穩定和熱穩定要求；垂直母排額定電流一般為1000A。

常用的母線結構型式有矩形、槽形和管形等。

① 單片矩形導體具有集膚效應系數小、散熱條件好、安裝簡單、連接方便等優點，一般工作電流小于或等于2000A。

② 多片矩形導體集膚效應系數比單片導體的大，所以附加損耗增大。因此載流量不是隨導體片數增加而成倍增加的，尤其是每相超過三片以上時，導體的集膚效應系數顯著增大。 在工程手冊中多片矩12 形導體適用于工作電流≤4000A的回路。4000A以上時，應選用有利于交流電流分布的槽形或管形的成形導體。

③ 槽形或管形的成形導體的集膚效應系數小，電流分布比較均勻，散熱條件好，機械強度高，但造價較高，安裝也不方便。

母線的截面積選擇原則

A 分支母線的截面積原則上可按斷路器額定電流的大小來選取。

B 在僅有一路進線情況下，主母線（水平母線）截面可與進線柜分支母線截面相等或稍大些。

C 若進線回路有兩條，情況稍微復雜一些。此時通常將兩回進線柜安排在主母線的左右兩端，這樣電流的流向分布更為合理，主母線的截面就可以不按兩進路電流之和來選取。這時，主母線截面應在較大進路電流至兩路電流之和的電流范圍內考慮，具體取多大要看進出柜布置情況，分析電流流向分布后決定。

開關柜中母線規格的選擇要考慮以下條件

A 按導體長期發熱允許載流量選擇截面；

B 熱穩定性的校驗；

C 動穩定性的校驗；

D 導體共振的校驗

銅、鋁排母線長期允許的電流值

1）“*”號為低壓元件特殊用材，一般不推薦。

2）表中是空氣溫度為35℃時的長期允許電流值。

3）當母線平放時，寬度≤60mm電流降低5%，寬度＞60mm則降低8%。

4）低壓抽屜式開關設備長期允許電流值應按表1中電流的0.8倍配置。

中性導體（N）的選材

一相導線的截面積＞10mm2，則等于相導線截面積的一半，其截面積最小為10 mm2。一相導線的截面積≤10 mm2，中性線截面積等于相導線。

開關設備的柜體應設置接地母線，一般選取4×40TMY銅母線和6×60TMY銅母排 。
