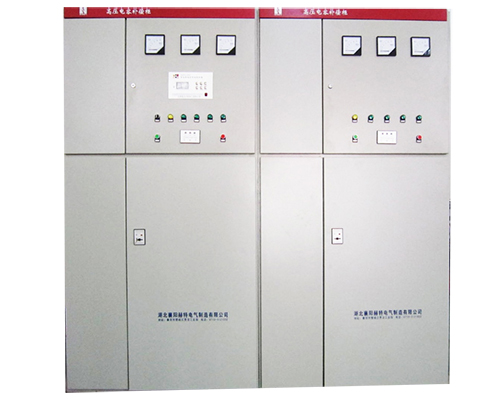

高壓無功補償柜，簡稱無功補償，在電力供電體系中起進步電網的功率因數的效果，下降供電變壓器及輸送線路的損耗，進步供電效率，改善供電環境。所以無功功率補償設備在電力供電體系中處在一個不行缺少的非常重要的位置。

合理的挑選補償設備，能夠做到最大極限的削減網絡的損耗，使電網質量進步。反之，如挑選或使用不當，或許形成供電體系，電壓動搖，諧波增大等許多因素。今日小編帶大家了解13種無功補償方法，各自有什么長處和缺陷。

（1）同步調相機

基本原理：同步電動機無負荷運轉，在過勵時宣布感性無功；在欠勵時吸收感性無功；

首要長處：既能宣布感性無功，又能吸收感性無功；

首要缺陷：損耗大，噪音大呼應速度慢，結構保護雜亂；

適用場合：在發電廠尚有少量使用。

（3）就地補償

基本原理：一般將電容器直接與電動機變壓器并聯，二者共用1臺開關柜；

首要長處：末端補償，能最大極限的下降線損；

首要缺陷：臺數較多，出資量大；

適用場合：水廠、水泥廠使用較多；

（3）會集補償

基本原理：會集裝設在體系母線上，一般設置獨自的開關柜；

首要長處：可對整個變電所進行補償，出資相對較?。?/span>

首要缺陷：一般為固定補償，在負載低時或許出現過補償；

適用場合：適用于負載動搖小的體系；

（4）自動補償（機械開關投切電容器）

基本原理：選用機械開關（接觸器、斷路器）等根據功率因數操控器的指令投切電容器；

首要長處：能自動調理無功出力，使體系無功堅持平衡，技能成熟，占地小、造價低；

首要缺陷：呼應時間較慢，受電容器放電時間限制；

適用場合：現在干流補償方法，滿意大多數行業用戶需求；

（5）晶閘管投切電容器

基本原理：選用晶閘管閥組根據功率因數操控器的指令過零投切電容器；

首要長處：呼應速度快，無涌流，無沖擊；

首要缺陷：占地面積大，造價高；

適用場合：多用于港口等負荷改動快速的場合；

（6）晶閘管操控電抗器

基本原理：一般由固定并聯電容器和晶閘管操控的并聯電抗器并聯組成，經過改動晶閘管導通角改動電感電流，然后操控整套設備的無功輸出；

首要長處：呼應速度快，無級調理，既能補償容性無功，又能補償感性無功；

首要缺陷：占地面積大，造價高，一起對大多企業用戶而言，不需要感性無功；

適用場合：多用于鋼鐵、電氣化鐵路和輸變電體系；

（7）磁控電抗器

基本原理：經過可控硅操控勵磁電流的巨細和鐵芯飽和度改動電感電流，然后操控整套設備的無功輸出；

首要長處：動態呼應，無級調理，雙向補償，晶閘管耐壓低，無須多級串聯，發生諧波??；

首要缺陷：呼應時間較TCR稍慢，噪聲大；

適用場合：在高壓體系中占有優勢；

（8）串聯補償

基本原理：串聯電容器組用來補償輸電線路的電感，以進步線路的輸電才能和穩定性。串聯電容器還能夠調整并聯線路的負荷分配；

首要長處：能有用補償線路壓降，下降線路損耗；

首要缺陷：固定補償，容抗不能改動，有或許引起次同步諧振；

適用場合：用于輸電線路；

（9）可控串補

基本原理：在串聯電容補償?shù)膬啥瞬⒙?lián)一個晶閘管操控的電感支路，經過改動晶閘管的觸發角來改動電感電流，然后操控LC并聯回路等效阻抗的改動；

首要長處：能有用補償線路壓降，下降線路損耗，一起能動態調整容抗，避免次同步諧振；

首要缺陷：占地面積大，造價高；

適用場合：用于輸電線路；

（10）調壓調容

基本原理：將并聯電容器設備接在調壓器二次側，經過調整電容器承受電壓來改動整套設備的補償容量；

首要長處：無需分組，無需投切開關，補償級數較多；

首要缺陷：添加變壓器，需要設置變壓器室；

（11）停止無功發生器

基本原理：選用IGBT構成的自換相變流器，經過電壓電源逆變技能供給超前和滯后的無功電流，進行補償；

首要長處：快速動態呼應，無級調理，雙向補償，無須大容量電容電抗，占地面積小；

首要缺陷：操控及保護難度大，損耗大，本錢高；

適用場合：電力電子的無功補償模式；

（12）有源濾波器

基本原理：操控PWM變流器，將與檢測出的諧波和無功分量巨細相等、方向相反的電流注入到供電體系中，完成濾除諧波、動態補償無功；

首要長處：快速動態呼應，無級調理，雙向補償，無須大容量電容電抗，占地面積??；

首要缺陷：操控及保護難度大，損耗大，本錢高，容量小；

適用場合：低壓鐵路、紙廠、鋼廠已有使用；

（13）歸納潮流操控器

基本原理：將一個由晶閘管換流器發生的交流電壓串入并疊加在輸電線相電壓上，使其幅值和相角皆可接連改動，然后完成線路有功和無功功率的準確調理；

備注：尚處于物理模型研究階段。
