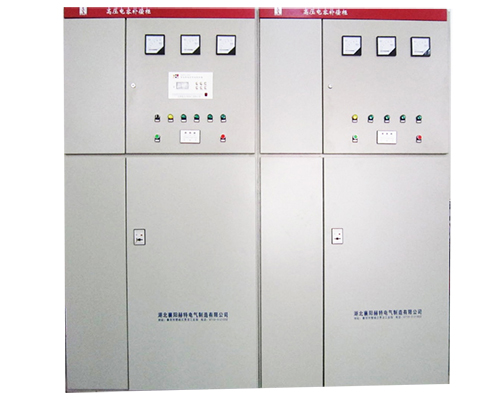

TBB系列高壓無功補償柜 （俗稱電容柜，高壓電容柜，高壓電容補償柜，補償柜，無功補償）

概   述

      TBB系列高壓并聯無功功率補償裝置是用于6KV、10KV 電力系統中改善功率因數，調整電壓，降低電網損耗的容性無功功率補償裝置。同時也廣泛應用于冶金、礦山、建材、石化、給排水等行業的大功率高壓電機設備上，與電機并聯運行，提高功率因數，降低線路損耗、節省能源、穩定電壓、改善電網質量。

性能特點

★采用優質三相電力電容器，運行溫升低，放電起始電壓高，密封性好，可靠性高；

★電容器內置放電元件，補償裝置脫離電網后，3分種內可將殘留電壓 降低在50V以下；

★改善用電設備的功率因數，能提高到0.95以上，可降電流10~20％；

★提高設備運行效率，減少線路無功損耗；

★改善供電質量，提高電氣設備出力，提高變壓器負載率和電器設備的效率;增加供電能力；

★配有高壓帶電顯示器、電磁鎖、觀察窗，具有強制閉鎖功能。

★結構設計合理，使用方便，可與電機同步投切。

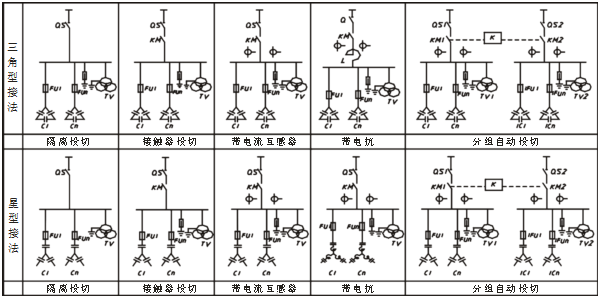

一次方案圖

型號含義

使用環境條件

★環境溫度：-40℃～+45℃；

★空氣相對濕度：≤95％；

★海拔高度：≤2000m（海拔2000m以上的可根據具體工況特殊設計）；

★高工作電壓不應超過額定電壓的1 10％（過渡過程除外）；

★大工作電流不應超過額定電流的1 .3倍(過渡過程除外)。

符合標準

★GB3983.2 — 89     IEC871—1—1997:高電壓并聯電容器

★GB50227:并聯電容器裝置設計技術規范

★DL462:高壓并聯電容器用串聯電抗器訂貨技術條件

★GB5316:串聯電抗器

★GB11032:交流無間隙氧化鋅避雷器

訂貨須知

訂貨時請?zhí)峁┮韵沦Y料：

★提供補償裝置的型號、電壓等級、容量以及其它要求；

★補償裝置進出線方式；

★若客戶有特殊要求，請與我公司協商訂做。
