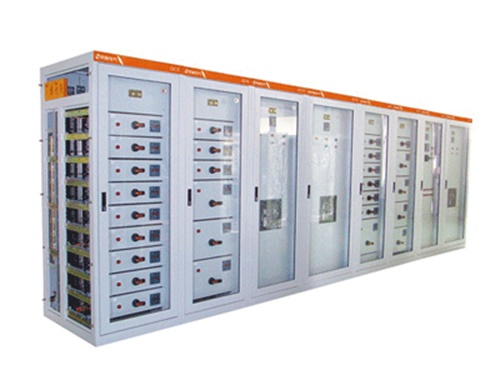

GCS低壓抽屜式開關柜（俗稱低壓開關柜，GCS柜或低壓抽屜柜，低壓配電系統，）

概    述

適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。主要用于大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380(400)/(660)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

結構說明

★主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm的  9.2mm的安裝孔，內部安裝靈活方便；

★水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施★電纜隔室的設計可使電纜上下進出均十分方便；

★功能單元的抽屜層高模數為160mm，分為1/2單元、1單元、3/2單元、2單 元、3單元五個尺寸系列，單元回路額定電流400A及以下，抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變，相同功能單元的抽屜具有良好的互換性，抽屜單元設有機械聯鎖裝置。

技術參數

 GCS是一種模塊化、多功能的低壓配電柜，采用柜體具有高度的靈活性：可根據用戶的需要或不同的使用場合安裝多種型號及規格的元器件，各類型的饋電單元可以裝在同一列柜和同一臺柜中；全組裝式結構，特殊的型材結構及連接方式，可滿足苛刻工期及供電連續性的要求；提供高水準的可靠性和安全性，人性化的設計，加強了對人身和設備的安全所需的保護。裝置主回路共32組118個規格，不包括由于輔助電路的控制與保護的變化而派生的方案和規格。

母    線

為提高母線動熱穩定能力和改善接觸面的溫升，裝置全部采用TMY-72系列硬銅排，水平母排置于柜后部母線隔室內，3150A以上為上下雙層布置，2500A以下為單層布置。每相由2條或者4條母排組成，進一步提高了母排的動效應能力。

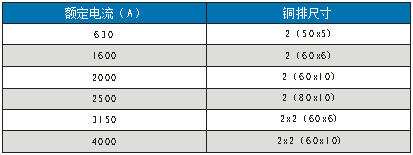

裝置水平母排選用規格如下

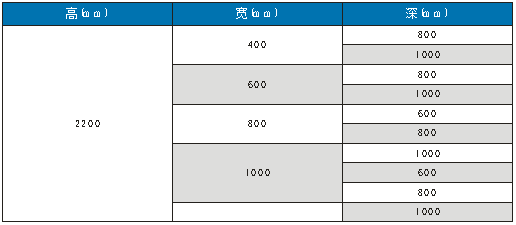

 柜體結構

接地系統

★TT，IT，TN-S，TN-C-S

性能特點

★結構緊湊，節省柜體體積

★柜體能背靠背排列

★配電回路布置經濟

★全部選用標準元件，方便工程設計人員設計

★全系列標準化

★柜體可按工作和環境的不同要求設計出相應的防護等級

★在一個柜體中可自由組合成不同形式，如固定式和抽出式

★具備防電弧設計

★按要求柜體可滿足抗地震、抗振蕩和抗沖擊的要求

★設備更新改進方便

★柜體大程度地做到免維修

★設備運行連續性和可靠性高

★操作人員人身安全有保障

訂貨須知

用戶訂貨時需提供以下資料

★產品排列布置圖

★主回路輔助回路電路圖

★柜體外觀和顏色

★有特殊要求時可與設計部門協商
