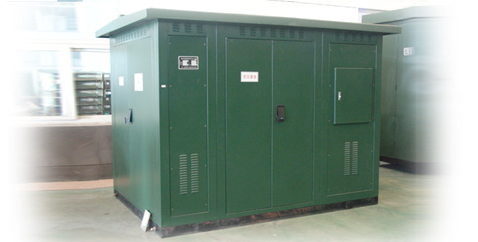

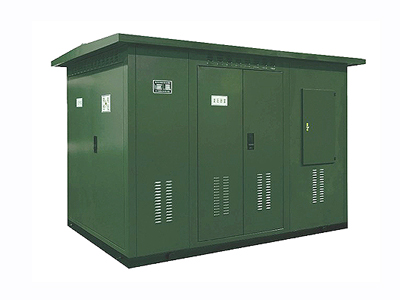

高低壓預裝箱式變電站（10KV以下）

YBM4-12/0.4高低壓預裝箱式變電站（簡稱箱變）是一種把高壓開關設備，配電變壓器，低壓開關設備，電能計量設備和無功補償裝置等按一定的接線方案組合在一個或幾個箱內的緊湊型成套配電裝置

額定電壓：10KV；10/0.4KV；0.4KV 額定容量：20-1250KVA 額定關合電流：20kA 箱殼防護等級：IP33 23 IP33

適用范圍：

適用于額定電壓12/0.4KV三相交流系統中，作為接受和分配電能之用。適用于工廠、礦山、油田、港口、機場、城市公共建筑、居民小區、高速公路、地下設施等場所。

技術特點

1、成套性強、體積小、造型美觀、運用安全可靠、維護方便、可選擇性大等優點；

2、在經濟上具有占地面積小、移動方便、深入負荷中心、建設周期短、減少浪費等優點；

結構特征

1、 箱體有兩種構成方式，一種為骨架焊接式（“目”字形布置），另一種為無骨架裝配式（“品”字形布置）。

2、 有良好的隔熱通風措施，箱體四周均為上下可通氣的雙層結構，變壓器室底部、頂部均裝有自動換氣扇，側面或門的上半部設百味窗。

3、 運行安全可靠。箱變高壓側選用HXGN-10型環網開關裝置（內配FN-12型負荷開關）或其他高壓環網柜。五防聯鎖完備。

4、 操作維修方便。各室均有自動照明裝置，高、低壓室均為前面接線和前面維護。

5、 外形美觀、經久耐用。箱體外殼采用高性能船舶用富鋅環氧防腐沙漿、防腐性能好，表面色彩或隨環境而任意配置；各電器安裝支件均為鍍鋅處理，門鎖采用專用的防堵防銹的通用鎖。
