KYN28A-12型鎧裝移開式金屬封閉開關柜

概    述

KYN28(GZS)型戶內金屬鎧裝抽出式開關設備（以下簡稱開關設備），是目前國內新的具有現代化水平的紀產品。該開關設備系3-10KV三相交流50Hz單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制保護、監測之用。具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能，既可配用VS1真空斷路器，也可配用ABB公司的VD4真空斷路器，是一種性能優越的配電裝置。

性能特點

★完全金屬鎧裝，組裝式結構，組合方案廣；

★柜體選用進口的敷鋁鋅薄鋼板，經 CNC 機床加工，采用先進的多重折邊工藝，用拉鉚螺母螺

    栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用性強;

★可配裝國產的 ZN63A一12 系列或進口 VD4 系列真空斷路器，適用性廣、可靠性高、實現長年免維護；

★手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠；

★各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車絕對 不能進入；

★由專用運載車運送手車，操作輕便、靈活；

★電纜室可安裝多達9根單芯電纜；

★高可靠的聯鎖裝置，完全滿足“五防”要求；

★各高壓室均有泄壓通道，確保人身安全；

★面門裝有觀察窗，可觀察室內元件工作狀態

型號說明

使用環境條件

周?chē)諝鉁囟龋?15℃～+40℃；

★濕度條件：日平均相對濕度：≤95％，日平均水蒸氣壓力不超過2.2kPa；

             月平均相對濕度：≤90％，月平均水蒸氣壓力不超過1.8kPa；

★海拔高度：≤2000m；

★地震烈度：≤8°；

★周?chē)諝獠皇芨g性可燃?xì)怏w、水蒸氣等明顯污染；

★無經常性劇烈振動的場所；

★在超過GB3906規定的正常的環境下使用時，由用戶和制造廠商協商。

主要規格參數

符合標準

本開關設備遵循如下主要現行標準：

★GB3906《3-35KV交流金屬封閉開關設備》GB11022《高壓開關設備通用技術條件》

★GB311.1-83《高壓輸變電設備的絕緣配合》

★GB763《交流高壓電器在長期工作時的發熱》SD/T318《高壓開關柜閉鎖裝置技術條件》

★DL/T539《戶內交流高壓開關柜和元部件凝露及凝穢試驗技術條件》GB3309《高壓開關設備常溫下的機械試驗》

★GB2706《交流高壓電器動熱穩定試驗方法》

開關設備結構示意圖

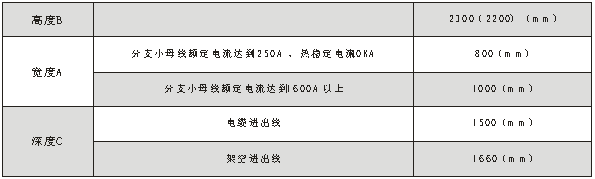

外形尺寸

訂貨須知

開關柜在訂貨時購買方應提供如下資料

★ 完整的工程系統一次主接線圖。

★ 柜體的平面布置圖(如有母線橋時提供其安裝尺寸及布置方式)。

★ 柜頂小母線布置圖。

★ 開關柜的備品備件數量和規格型號。

★開關柜在特殊使用環境條件時,應在訂貨時以書面的形式提出。

★ 開關柜殼體或面板的漆色。

★開關柜的交貨期。
