PGL系列低壓無功補償柜（俗稱低壓補償柜，低壓電容柜，無功補償柜）

 概     述

 適用于380V，50Hz三相四線制配電系統的無功補償，本裝置是根據電網功率因數的變化，自動投切電容器組，使功率因數提高。

性能特點

★投切電容器速度快，精度高；

★采用新技術，將不平衡負載的各相功率因數都提高到0.95％左右；

★采用容錯運行技術，提高無值守狀況下裝置運行的可靠性；

★具有過壓保護和過流保護，操作使用方便；

★采用自愈式電容器，體積小，重量輕，容量大；

★可改善電網電壓質量，降低線損，提高變壓器負載率和電器設備的效率。

★具備自放電功能，斷電1分鐘后可將殘留電壓降到50V以下。

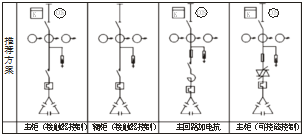

一次方案圖

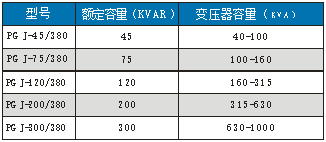

主要技術參數

注：★當變壓器所負載的電機多為輕載時，應適當加大補償容量。

★隨著產品不斷更新?lián)Q代，外形及安裝尺寸會有所變化，用戶對尺寸有要求時，請在訂   貨時說明。

使用環境條件

★環境溫度：-40℃～+50℃；      空氣相對濕度：≤95％；

★海拔高度：  ≤2000m（海拔2000m以上的可根據具體工況特殊設計）；

★高工作電壓不應超過額定電壓的110％（過渡過程除外）；

★大工作電流不應超過額定電流的1.3倍（過渡過程除外）。

符合標準

★低電壓并聯電容器：GB3983.2 — 89
