HGRJ系列高壓電機固態軟起動器（俗稱軟起動柜，高壓固態起動柜，軟起動）

概    述

 HGRJ系列高壓電機固態軟起動器是用來起動(6000V～10000V)高壓交流異步或同步電機的軟起動設備，它是在高壓電機定子繞組與電源之間接入三相反并聯晶閘管組件及電子控制設備。當電機起動時，按一定的規律(如恒流或電壓斜坡)控制晶閘管的導通角，并連續改變電機定子繞組的輸入電壓直至全壓，起動完畢后，旁路接觸器吸合。另外，HGRJ系列高壓電機固態軟起動器還具有“軟停車”功能，軟停車時，電機定子繞組電壓將平滑降低，由此，可避免驅動突然停滯，這對水泵驅動(可以避免水錘作用)或輸送帶很有用。

HGRJ系列高壓電機固態軟起動器可廣泛用于鋼鐵、化工、冶金、建材、煤礦等領域。

工作原理

 HGRJ 系列高壓電機固態軟起動器是在電機定子回路接入三相反并聯晶閘管組件并從定子上采集信號，運行時控制回路根據所采集信號發出指令來控制晶閘管導通角，實現自動跟蹤電機負載變化調節輸入功率，達到完成電機軟起動的目的。

性能特點

★適用電壓及功率范圍廣，可以與6KV一10KV/20000KW以內的電機配套使用。

★具備軟起動和軟停車功能，全面保證系統的安全起停。

★帶LCD顯示器，可設置電機的起動方式、起動時間等參數。

★支持PROFIBUS或MODBUS協議通過接口RS485實現。

★體積小，智能化程度高。

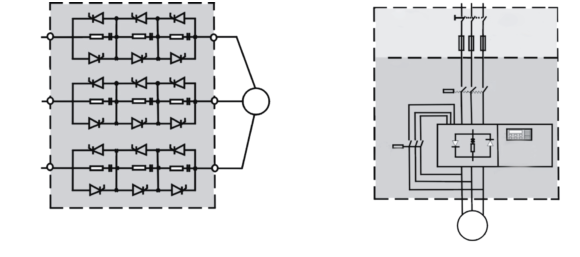

HGRJ系列高壓電機固態軟起動器方框圖        HGRJ系列高壓電機固態軟起動器接線圖

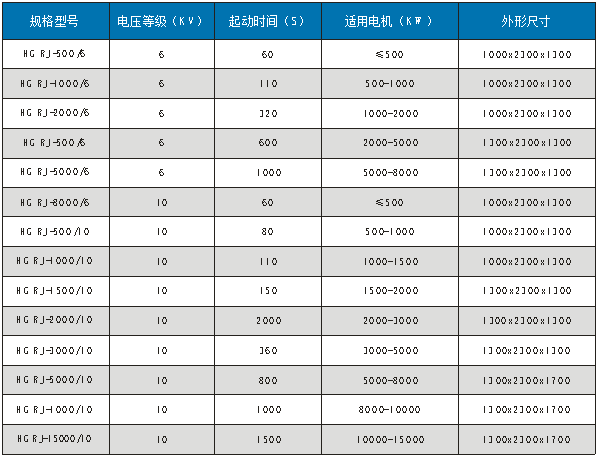

主要規格參數

注：★根據不同工況，外形及安裝尺寸可能會有所變化，請以具體的產品為準。

★ 隨著產品不斷更新?lián)Q代，外形及安裝尺寸會有所變化，用戶對尺寸有要求時，請在訂貨時說明。

使用環境

★周圍空氣溫度不高于50℃，且24小時內平均溫度不高于45℃,不低于-20℃。

★海拔高度不超過2000m。

★沒有火災、爆炸、嚴重粉塵及腐蝕的場所。

★符合標準：GB3906-2006

                    GB/T13422-1992

                    GB/T4208-1993

                    GB/T11022-99
